SQL Workbench/Jのインストール
SQL Workbench/Jは、フリーのSQLクライアントです。地味なやつですが抽出、集計に愛用してるので紹介します。
SQL Workbench/Jの特徴
うれしい点
- 動作が軽い(エディタ感覚で使える)
- インストーラー不要で使える(別環境へのコピーが簡単)
微妙な点
- 情報が少ない
- 名前が検索しにくい(MySQL Workbenchという別のやつが出てくる)
SQL Workbench/JはRedshift 専用ではない
SQL Workbench/J を使用してクラスターに接続する - Amazon Redshift
で接続例が紹介されているため、Redshiftの操作に利用している人が多いと思いますが、「DBMSに依存しない無料クロスプラットフォームSQLクエリツール」と記載されている通り、他のデータベース環境(DBMS)にも接続可能です。
ここでは、SQL Workbench/Jのインストールから、PostgreSQLに接続するまでの例を紹介します。
SQL Workbench/Jのインストール
環境
インストール
インストーラはありません。ダウンロードしたzipファイルを展開するだけで実行可能です。
「Generic package for all systems including all optional libraries」をダウンロードし、展開します。
実行
zipファイル展開先フォルダのSQLWorkbench64.exeを実行します。
Java(8以上)をインストールしていない場合や、インストール先を変更している場合は、Javaのインストールまたは、インストール先を指定する問い合わせが出ます。(Build126から)
Javaインストール先の手動設定
SQLWorkbench64.exeと同じフォルダにあるSQLWorkbench.cfgに、次の行を記載します。
[Workbench]
javaHome=<「bin」の1階層上のパス>
(例1) javaHome=C:\Program Files\Java\jre1.8.0_271
(例2) javaHome=C:\Program Files\AdoptOpenJDK\jdk-11.0.9.101-hotspot
PostgreSQLへの接続
SQL Workbench/J を使用してPostgreSQLに接続する - GRI Blog
TREASURE DATA(Presto)への接続
SQL Workbench/J を使用してTREASURE DATA(Presto)に接続する - GRI Blog
おすすめ設定
SQL Workbench/Jのおすすめ設定
SQL Workbench/J、デフォルトだと常用には厳しいかなーという感じですが、設定いじるとそこそこ使えるので紹介します。
設定
メニューの[Tools] > [Options]です。設定後、SQL Workbench/Jを再起動しないと反映されません。
General
- Insert closing brackets for【カッコや引用符を自動入力(「()''」にしてます)】
SQL Execution
Highlight Current Statement【実行中の部分を色付け】
Highlight errors【エラーの部分を色付け】
Workspace
- Auto-Save workspace【実行前に自動保存】
Data display
Show selection summary in statusbar【Altキーを押しながら数値列をマウスで選択すると、基礎統計量を表示】
Show row numbers【行番号を表示】
NULL String【NULLの表示($null$にしてます)】
Append results【実行結果を新しいタブで表示】
Show table name in header【フィールド名にテーブル名も表示】
Window title
- Editor filename【クエリータブのファイル名(Show filename onlyにしてます)】
ショートカットの設定
メニューの[Tools] > [Configure shortcuts]です。こちらも設定後、SQL Workbench/Jを再起動しないと反映されません。
SQL Workbench/J を使用してTREASURE DATA(Presto)に接続する
環境
TREASURE DATAに、SQL Workbench/Jから接続する想定です。
JDBCドライバの入手
SQL Workbench/Jは、JDBCドライバを介してDBMSに接続するため、接続先に応じたJDBCドライバを入手します。 (JDBCドライバが提供されていないDBMSには接続できません)
下記が最新版ですが、自環境では接続が遅い問題があり、
2.3. JDBC Driver — Presto 0.245 Documentation
こちらの記事を参考にバージョン0.179を使っています。
DataGrip w/Presto JDBC DriverがTreasureDataと相性悪い問題 - 半空洞男女関係
https://repo1.maven.org/maven2/com/facebook/presto/presto-jdbc/0.179/presto-jdbc-0.179.jar
設定
起動すると「Select Connection Profile」が表示されます。(またはFile>Connect Window)
JDBCドライバの設定
左下Manage Driversからドライバ管理画面へ
左上アイコンから新規作成
Name→Presto
Library→JDBCドライバを選択→OK
Prestoへの接続
New profileの部分→好きな名称
Driver→Prestoを選択
URL→jdbc:presto://api-presto.treasuredata.co.jp:443/td-presto/********?SSL=true(実際の環境に合わせてください)
Username→(APIキー)
Password→空欄
Test でsuccessfulが表示されたら設定完了です。
SQL Workbench/J を使用してPostgreSQLに接続する
SQL Workbench/JからPostgreSQLへの接続を紹介します。
環境
Windows 10のローカル環境で動作中のPostgreSQLに、SQL Workbench/Jから接続する想定です。
- Windows 10 64bit
- SQL Workbench/J Build127
- PostgreSQL 10.15.1(デフォルト設定でインストール)
- PostgreSQL JDBC Driver 42.2.18
JDBCドライバの入手
SQL Workbench/Jは、JDBCドライバを介してDBMSに接続するため、接続先に応じたJDBCドライバを入手します。 (JDBCドライバが提供されていないDBMSには接続できません)
設定
起動すると「Select Connection Profile」が表示されます。(またはFile>Connect Window)
JDBCドライバの設定
左下Manage Drivers > PostgreSQLを選択 > Library > (JDBCドライバを選択) > OK

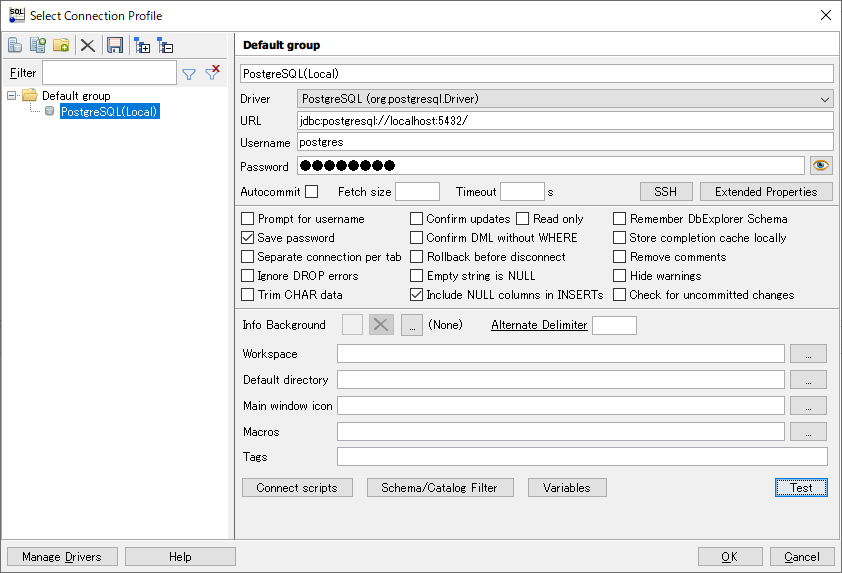

PostgreSQLへの接続
New profileの部分→好きな名称
Driver→PostgreSQLを選択
URL→jdbc:postgresql://localhost:5432/(実際の環境に合わせてください)
Username→(ユーザー名)
Password→(パスワード)
Test でsuccessfulが表示されたら設定完了です。
WOW2020チャレンジ ～AND検索とOR検索の切替（Week 29）～
WOW2020 Week 29で、AND検索とOR検索を切り替える方法が紹介されました。
2020 Week 49: Can you toggle between AND & OR filtering logic? – Workout Wednesday *1
ポイントとなる作り方を解説したいと思います。

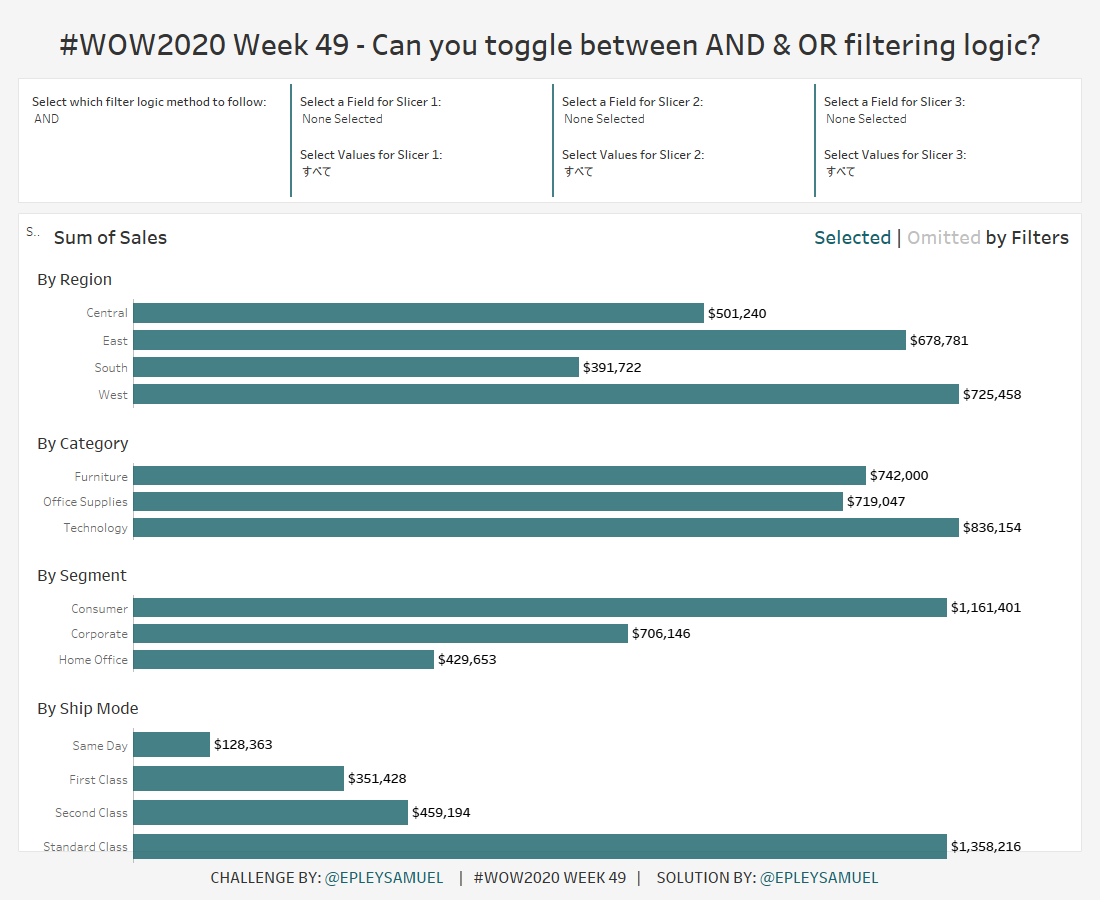

完成イメージになります。左上のフィルタでAND検索とOR検索を選択できます。
1. パラメータの作成

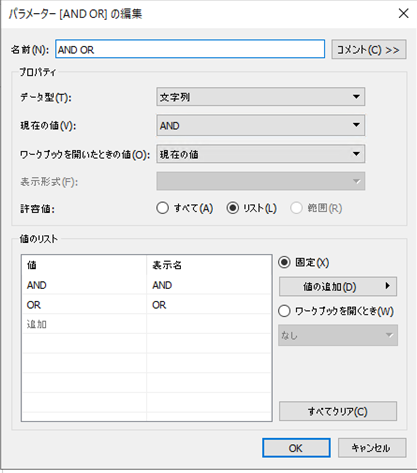

（1）AND ORの作成
AND検索とOR検索を切り替えるためのパラメータの作成になります。
データ型は文字列にします。許容値をリストにして、"AND" と "OR" を記入して下さい。

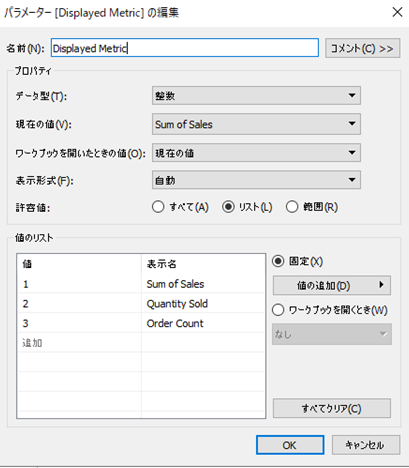

（2）Displayed Metricの作成
ダッシュボードに表示する値を選択するパラメータを作成します。完成図にも、二段目にあるチャートの上部に表示されています。
データ型を整数型にして、許容値はリストにして下さい。リストの値
1が "Sum of Sales" 、2が "Quantity Sold" 、3が "Order Count" となります。

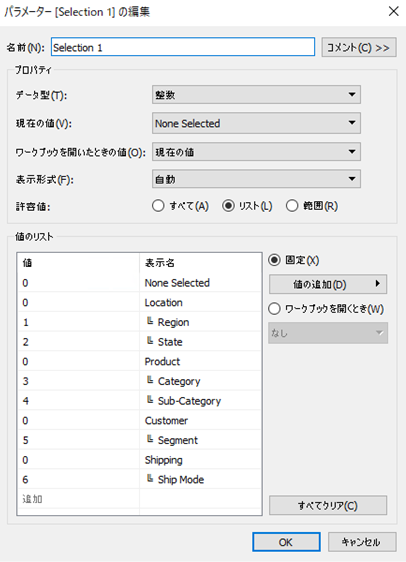

（3）Selection（Select a Field for Slicer）の作成
AND/OR検索の選択肢一覧となるパラメータを作成します。
データ型は整数型で、許容値はリストになります。値のリストは、見易さのために、階層ごとに並べています。カラムとして存在しておらず、かつ各階層の代表名となるものを0に、選択肢となるものは、それぞれ数字が付けられています。
Selection1、Selection2、Selection3と同じものを三つ作ります。
2. 計算フィールドの作成
（1）Dynamic Metric Valueの作成
1.（2）の Displayed Metric パラメータの値と使用するカラムを紐づける操作を行っています。
IF [Displayed Metric] = 1 THEN SUM([Sales])
ELSEIF [Displayed Metric] = 2 THEN SUM([Quantity])
ELSEIF [Displayed Metric] = 3 THEN COUNTD([Order ID])
ELSE NULL
END
（2）Dynamic Metric Prefixの作成
Salesを表示するときは、$が表示されるようにしています。
IF [Displayed Metric] = 1 THEN "$" ELSE "" END
（3）Dynamic Value_Selectionの作成
1.（3）の Selection（Select a Field for Slicer）パラメータの値と使用するカラムを紐づける操作を行っています。
それぞれ、Selection1、Selection2、Selection3に対して作ります。
IF [Selection 1] = 1 THEN [Region]
ELSEIF [Selection 1] = 2 THEN [State]
ELSEIF [Selection 1] = 3 THEN [Category]
ELSEIF [Selection 1] = 4 THEN [Sub-Category]
ELSEIF [Selection 1] = 5 THEN [Segment]
ELSEIF [Selection 1] = 6 THEN [Ship Mode]
ELSE "No Selection"
END
3. セットの作成
（1）Select Values for Slicerの作成
2.（3）の Dynamic Value_Selection からセットを作成します。
全般のすべて使用を選択します。名称を "Select Values for Slicer 1:" として下さい。
同様に、Select Values for Slicer 2:、Select Values for Slicer 3:も作って下さい。
4. 計算フィールドの作成
（4）Dynamic Value_Selection AND ORの作成
1.（1）の AND ORパラメータ、2.（3）の Select Values for Slicer、 3.（1）の Dynamic Value_Selectionで、AND検索とOR検索の切替ロジックを組み立てます。
IF [AND OR] = "AND" AND ([Select Values for Slicer 1:] = TRUE
AND [Select Values for Slicer 2:] = TRUE
AND [Select Values for Slicer 3:] = TRUE)
THEN TRUE
ELSEIF [Dynamic Value_Selection 1] = "No Selection"
AND [Dynamic Value_Selection 2] = "No Selection"
AND [Dynamic Value_Selection 3] = "No Selection"
THEN TRUE
ELSEIF [Dynamic Value_Selection 1] != "No Selection"
AND [Dynamic Value_Selection 2] = "No Selection"
AND [Dynamic Value_Selection 3] = "No Selection"
AND [AND OR] = "OR" AND [Select Values for Slicer 1:] = TRUE
THEN TRUE
ELSEIF [Dynamic Value_Selection 1] = "No Selection"
AND [Dynamic Value_Selection 2] != "No Selection"
AND [Dynamic Value_Selection 3] = "No Selection"
AND [AND OR] = "OR" AND [Select Values for Slicer 2:] = TRUE
THEN TRUE
ELSEIF [Dynamic Value_Selection 1] = "No Selection"
AND [Dynamic Value_Selection 2] = "No Selection"
AND [Dynamic Value_Selection 3] != "No Selection"
AND [AND OR] = "OR" AND [Select Values for Slicer 3:] = TRUE
THEN TRUE
ELSEIF [Dynamic Value_Selection 1] != "No Selection"
AND [Dynamic Value_Selection 2] != "No Selection"
AND [Dynamic Value_Selection 3] = "No Selection"
AND [AND OR] = "OR" AND ([Select Values for Slicer 1:] = TRUE
OR [Select Values for Slicer 2:] = TRUE)
THEN TRUE
ELSEIF [Dynamic Value_Selection 1] != "No Selection"
AND [Dynamic Value_Selection 2] = "No Selection"
AND [Dynamic Value_Selection 3] != "No Selection"
AND [AND OR] = "OR" AND ([Select Values for Slicer 1:] = TRUE
OR [Select Values for Slicer 3:] = TRUE)
THEN TRUE
ELSEIF [Dynamic Value_Selection 1] = "No Selection"
AND [Dynamic Value_Selection 2] != "No Selection"
AND [Dynamic Value_Selection 3] != "No Selection"
AND [AND OR] = "OR" AND ([Select Values for Slicer 2:] = TRUE
OR [Select Values for Slicer 3:] = TRUE)
THEN TRUE
ELSEIF [Dynamic Value_Selection 1] != "No Selection"
AND [Dynamic Value_Selection 2] != "No Selection"
AND [Dynamic Value_Selection 3] != "No Selection"
AND [AND OR] = "OR" AND ([Select Values for Slicer 1:] = TRUE
OR [Select Values for Slicer 2:] = TRUE
OR [Select Values for Slicer 3:] = TRUE)
THEN TRUE
ELSE FALSE
END
5. シートの作成

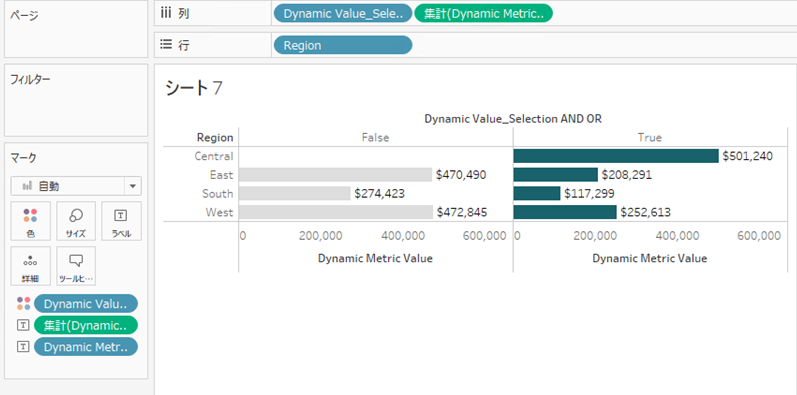

（1）By Regionの作成
列に[Dynamic Value_Selection AND OR]と[Dynamic Metric Value]、行に[Region]を置きます。
色に、[Dynamic Value_Selection AND OR]を置き、別名の編集からFalseをomittedに、Trueをselectedに変え、色を灰色と青緑色に変更します。
テキストに、[Dynamic Metric Value]と[Dynamic Metric Prefix]を置き、ラベルの編集から、表示されるラベルの順番は、[Dynamic Metric Prefix][Dynamic Metric Value]となるようにして下さい。（細かなレイアウトの調整については省略します。）
それぞれ Category、Segment、Ship Mode についてシートを作ります。
6. ダッシュボードの作成
タイトル、シート、パラメータを配置してダッシュボードを完成させていきます。（説明は省略します。）
以上がAND検索とOR検索を切り替える方法となります。機会があれば使ってみて下さい。
WOW2020チャレンジ ～二次元チャートの作成（Week 22）～

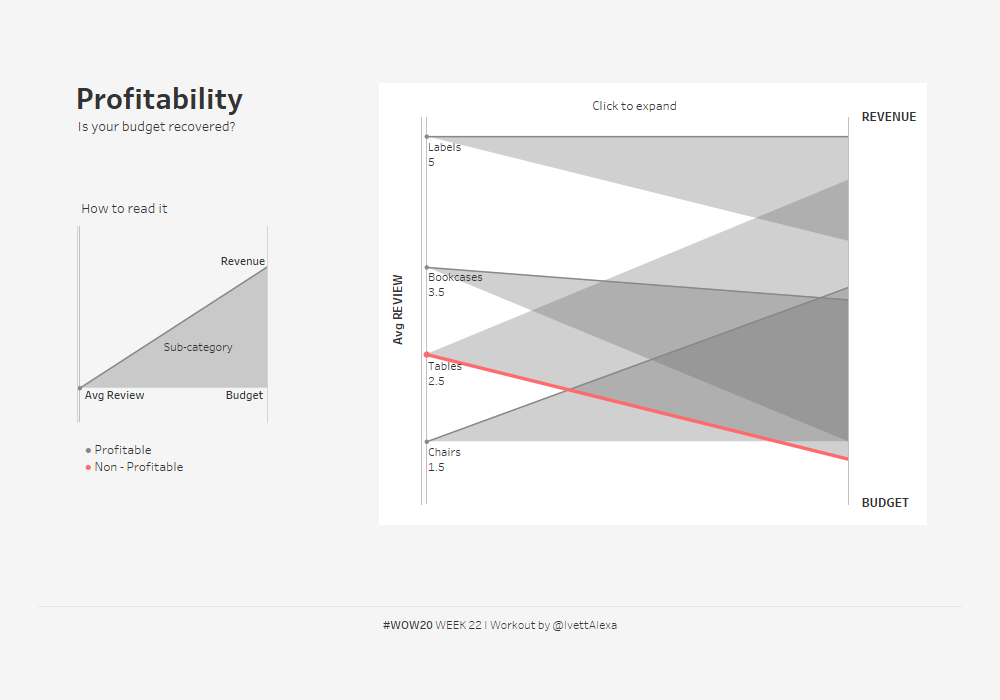

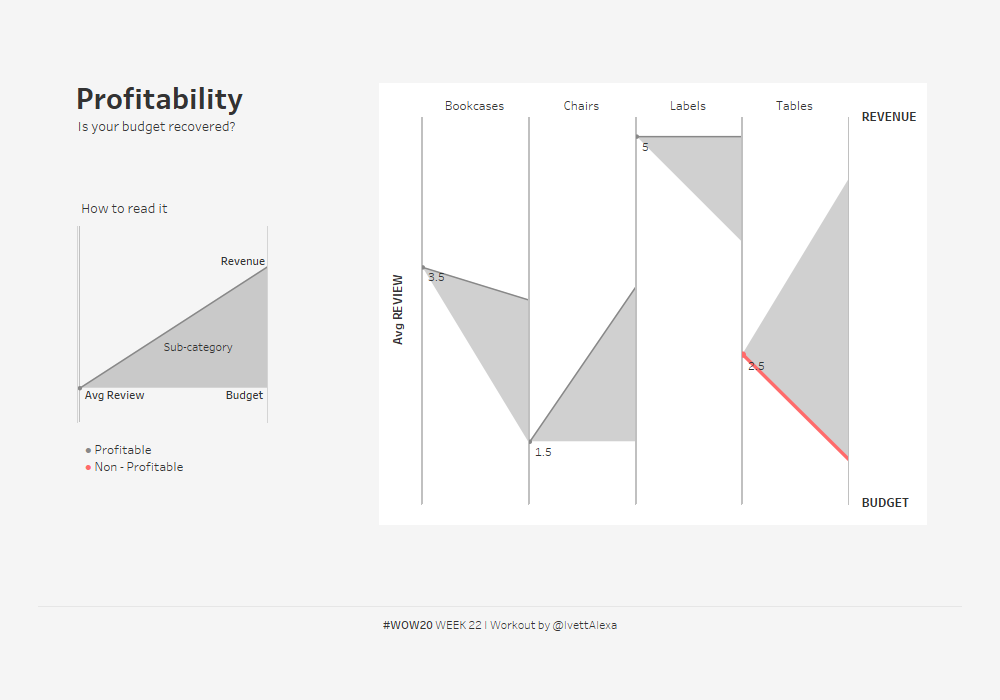

WOW2020 Week 22で、紹介されたダッシュボードを作ってみようと思います。
2020 Week 22: Profitability spotlight – is your budget recovered? – Workout Wednesday *1
チャートの上部にあるClik to expandをクリックすると下図のように変わります。また、下図の左側にあるAvg REVIEWをクリックすると元のチャートに戻ります。
1. データーソースの作成

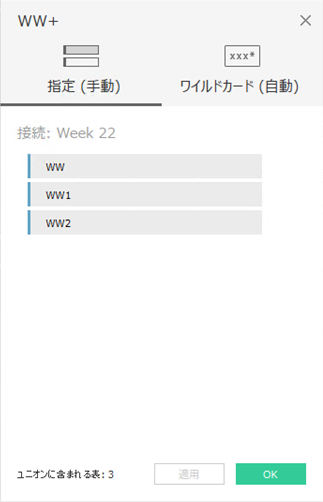

同じデーターソースを三つユニオンします。
2. 計算フィールドの作成
（1）path
IF [Table Name]='WW' THEN 1
ELSEIF [Table Name]='WW1' THEN 2
ELSE 3
END
（2）FIXED REVIEW
AVG( ([Review]-{ FIXED :MIN( [Review])})
/ ({FIXED :MAX( [Review])} - {FIXED:MIN( [Review])}))
（3）FIXED PROFIT and SALES
(IF ATTR([Table Name])='WW1' THEN
(AVG([Revenue])-MIN({ FIXED [Table Name]:
MIN(IF [Table Name]='WW1'
THEN ([Revenue])
END)}))
/
( (MAX({ FIXED [Table Name]:
MAX(IF [Table Name]='WW1'
THEN ([Revenue])
END)})
-
MIN({ FIXED [Table Name]:
MIN(IF [Table Name]='WW1'
THEN ([Revenue])
END)})))
ELSE (AVG([Budget])-MIN({ FIXED [Table Name]:
MIN(IF [Table Name]='WW2'
THEN ([Budget])
END)}))
/
( (MAX({ FIXED [Table Name]:
MAX(IF [Table Name]='WW2'
THEN ([Budget])
END)})
-
MIN({ FIXED [Table Name]:
MIN(IF [Table Name]='WW2'
THEN ([Budget])
END)})))
END)
（4） X
FLOAT(If [Path]=1 THEN 0
ELSEIF [Path]=2 OR [Path]=3 THEN 1
END)
（5）Y
IF ATTR([Path])=1 THEN [FIXED REVIEW]
ELSEIF ATTR([Path])=2 THEN [FIXED PROFIT and SALES]
ELSEIF ATTR([Path])=3 THEN [FIXED PROFIT and SALES]
END
（6）Color for - Profit
収益が予算を下回ったとき、赤く表示するための計算フィールドです。
3. シートの作成

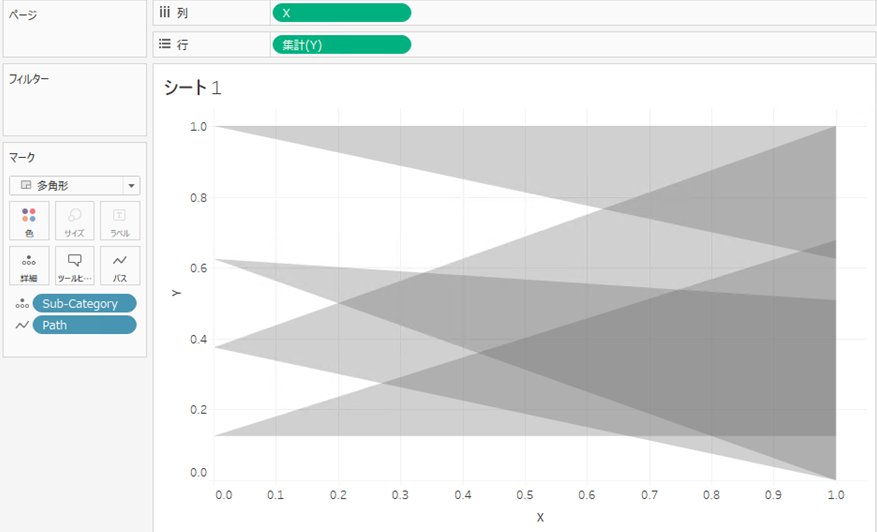

（1）多角形フラグの作成
列に、ディメンションに変換したXを、行にYを置きます。
マークを多角形に変え、Pathをパスに、詳細にSub-Categoryを配置します。
色も灰色に、不透明度30%に変更します。
（2）線フラグの作成
行にあるYを複製し、マークを線に変更し、二重軸とします。色の効果 マーカーはすべてを選択します。
X軸の範囲を、固定にし、-0,01から0.8にします。これは、見栄えをよくするための操作になります。
Y軸は、目盛りを無くし、名称を "Avg REVIEW" にします。
色に、2.（6）のColor for - Profit を置き、不透明度100%にします。
4. セットアクションの設定
（1）セット Sub-Category Set の作成
Sub-Categoryからセットを作成します。全般のリストから選択を選んで下さい。
（2）計算フィールド Expand の作成
IF [Sub-Category Set Point]='t'
THEN [Sub-Category]
ELSE 'Click to expand '
END

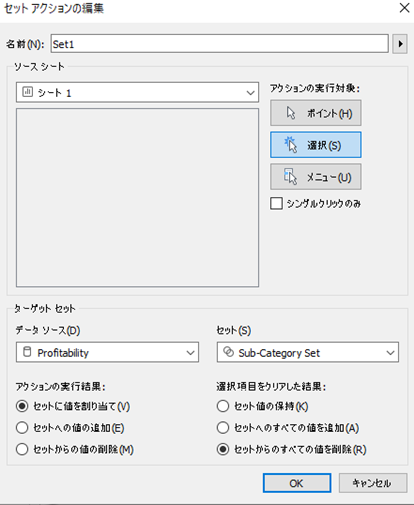

（3）セットアクションの編集
ワークシート→アクション→アクションの追加→セット値の変更 からセットアクションの編集を行います。
下図のように設定して下さい。（データーソースは1.で作成したものを選択します。）
5. 平均収益のラベルの設定
（1）計算フィールド Label for Sub_Category/Score の作成
{INCLUDE [Sub-Category]: IF MAX([Sub-Category Set Point])='t'
THEN STR( (AVG([Review])))
ELSE MAX([Sub-Category])
END }
この計算フィールドを棒グラフのラベルに置きます。
（2）計算フィールド Label for Sub_Category の作成
{INCLUDE [Sub-Category]: IF MAX([Sub-Category Set Point])<>'t'
THEN STR(AVG([Review]))
ELSE ''
END }
この計算フィールドを棒グラフのラベルに置きます。
以上が説明となります。直感的に収益と予算の関係がわかるチャートなので、是非作ってみて下さい。
TableauでPetal Chartsをつくってみた
今回は、Petal Chartsをつくります。
Petalとは花弁という意味です。花弁の大きさで数値の大小関係を直感的に理解することができるチャートとなります。

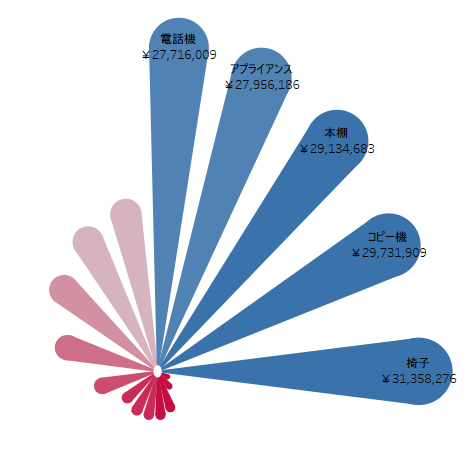

下図を作っていきます。このチャートは、サンプル スーパーストアのサブカテゴリごとの売上を表示しています。
＜作り方＞
1. データーソースの作成
同じデーターソースを二つユニオンします。
2. 計算フィールドの作成
（1）Path
IIF([表名]="注文", 0, 1)
（2）Score
[売上]*[Path]
（3）Size
[売上]*[Path]
（4）Radial Angle
(INDEX()-1)＊(1/WINDOW_COUNT(COUNT([Score])))＊2＊PI()
（5）Radial Inner
0.2
（6）Radial Outer
1
（7）Radial Normalised Lenght
[Radial Inner]+IIF(ATTR([Path])=0, 0, SUM([Score]) /
WINDOW_MAX(SUM([Score]))*([Radial Outer])-[Radial Inner])
（8）Radial X
[Radial Normalised Lenght]*COS([Radial Angle])
（9）Radial Y
[Radial Normalised Lenght]*SIN([Radial Angle])
3. チャートの作成
（1）計算フィールドの配置
列にRadical Xを、行にRadical Yを配置します。
マークを線に変更し、Sizeをサイズに、詳細にサブカテゴリ、ディメンションに変換し不連続にしたPathを置きます。
（2）表計算の編集
列にあるRadical Xと、行にあるRadical Yを右クリックし、それぞれ表計算の編集を行います。
Radial Normalised Lenght と Radial Angle に対して、特定のディメンションにサブカテゴリを選択して下さい。サブカテゴリはPathより上の位置に移動させて下さい。
表計算の編集を行うと下図のようになります。
（3）レイアウトの調整
サブカテゴの並び替えは、詳細にあるサブカテゴリを右クリックして、並び替えを選択します。並び替えは、フィールドを選択し、売上の降順になるように設定します。
サイズの調整、色に売上を置き、テキストにサブカテゴや売上を配置します。あとは、ヘッダーや軸のタイトル、グリット線を消すなどして、好みに調整すれば終わりとなります。
以上が作り方の説明となります。
